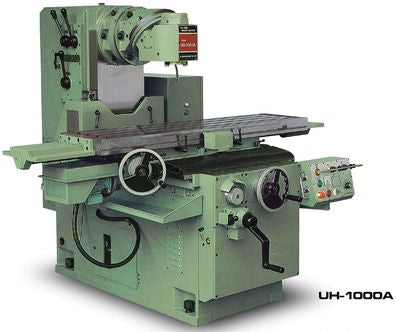

Az UH-1000A nagy teljesítményű, ágyas kivitelű univerzális marógép, amely szerszámgyártó, gépgyártó és karbantartó műhelyek közepes és nagyméretű munkadarabjainak megmunkálására ajánlott. Függőleges, vízszintes, ferde és spirális marási műveletekre egyaránt használható. Az 1500 × 360 mm-es munkaasztal, az 1000 mm-es hosszirányú mozgás és a 800 kg-os asztalterhelhetőség hosszú, nehéz alkatrészek megmunkálását is lehetővé teszi.
A közel 2900 kg tömegű, masszív öntöttvas gépszerkezet nagy forgácsolási teljesítmény mellett is stabil munkavégzést biztosít. A gépi előtolás mindhárom tengelyen csökkenti a kezelő fizikai terhelését, gyorsítja a sorozatjellegű munkákat és egyenletesebb megmunkálási felület elérését segíti. A kezelőszervek és kézikerekek a gép elülső részéről könnyen elérhetők, a függesztett, mozgatható kezelőpanel pedig kényelmes és biztonságos munkavégzést tesz lehetővé.
Az 5,5 kW-os főorsómotor, az NT50 főorsókúp és a 40–1750 ford./perc közötti, 12 fokozatú fordulatszám-tartomány nehéz marási feladatokhoz is megfelelő teljesítményt biztosít. A két részből álló, elfordítható marófej függőleges, vízszintes és különböző szöghelyzetű megmunkálást tesz lehetővé. Az X és Y tengely holtjáték-csökkentő rendszere, az automatikus központi kenés, az olajfürdős hajtómű és a hőkezelt, köszörült fogaskerekek hosszú élettartamot és tartós pontosságot szolgálnak.
Általános adatok:
Gépkivitel: ágyas kivitelű univerzális marógép
Megmunkálási lehetőségek: függőleges, vízszintes, ferde és spirális marás
Gép mérete: 2050 × 2535 × 1800 mm
Szükséges alapterület: 3050 × 2535 mm
Nettó tömeg: kb. 2900 kg
Munkaasztal:
Munkaasztal mérete: 1500 × 360 mm
Maximális asztalterhelés: 800 kg
T-hornyok szélessége: 18 mm
T-hornyok száma: 4
T-hornyok távolsága: 80 mm
Munkatartomány:
X tengely mozgása: 1000 mm
Y tengely mozgása: 540 mm
Z tengely mozgása: 430 mm
Vízszintes főorsó középvonala és az asztal közötti távolság: 90–520 mm
Függőleges főorsó orra és az asztal közötti távolság: 90–520 mm
Függőleges főorsó középvonala és az oszlop közötti távolság: 500 mm
Vízszintes főorsó orra és az oszlop homlokfelülete közötti távolság: 500 mm
Előtolási adatok:
X és Y tengely előtolása: fokozatmentesen szabályozható
X és Y tengely előtolási sebessége: 0,016–1,2 m/perc
X és Y tengely gyorsjárati sebessége: 2 m/perc
Z tengely előtolása: fokozatmentesen szabályozható
Z tengely előtolási sebessége: 0,008–0,45 m/perc
Z tengely gyorsjárati sebessége: 0,7 m/perc
Főorsó:
Főorsókúp: NT50
Fordulatszám-fokozatok száma: 12
Főorsó-fordulatszámok: 40, 55, 80, 115, 160, 225, 315, 440, 620, 880, 1240 és 1750 ford./perc
Motorok:
Főorsómotor teljesítménye: 5,5 kW
Főorsómotor pólusszáma: 4
X tengely előtolómotorja: 1,5 kW
Y tengely előtolómotorja: 1,5 kW
Z tengely előtolómotorja: 1,5 kW
Hűtőfolyadék-szivattyú teljesítménye: 0,12 kW
Kenőszivattyú teljesítménye: 4 W
Kenőrendszer tartálykapacitása: 3 l
Kenési és hűtési rendszer:
Csúszófelületek kenése: automatikus központi kenőrendszer
Hajtómű kenése: olajfürdős
Hűtőfolyadék-rendszer: beépített szivattyúval
Hűtőfolyadék mennyiségének szabályozása: állítható
Hagyományos gépvezérlés és előtolórendszer
Az UH-1000A hagyományos vezérlésű marógép, amelyen a tengelyek kézi mozgatása az elöl elhelyezett kézikerekekkel, a gépi előtolások kezelése pedig a függesztett, mozgatható kezelőpanelről történik. Az X, Y és Z tengely fokozatmentesen szabályozható gépi előtolással és gyorsjárattal rendelkezik. Az automatikus tengelyelőtolások biztonsági végállásvédelemmel készültek, az X és Y tengely hajtóorsóin pedig holtjáték-csökkentő rendszer található.
Műszaki adatok:
Vezérlés típusa: hagyományos
Kezelőpanel: függesztett, mozgatható kivitel
Kézi tengelymozgatás: elöl elhelyezett kézikerekekkel
Gépi előtolás: X, Y és Z tengelyen
Előtolás-szabályozás: fokozatmentes
X és Y tengely gyorsjárata: 2 m/perc
Z tengely gyorsjárata: 0,7 m/perc
Előtolási végállásvédelem: X, Y és Z tengelyen
Holtjáték-csökkentés: X és Y tengely hajtóorsóján
Digitális útmérő: opcionális
Szervomotoros tengelyelőtolás: opcionális
Golyósorsók: opcionális az X, Y és Z tengelyhez
Alapfelszereltség:
Beépített hűtőfolyadék-szivattyú
Automatikus központi kenőrendszer
Szerszámosláda
Két darab emelőszem
Gépbeállító alátétkészlet
L alakú kulcskészlet
Dugókulcskészlet
Zsírzópisztoly
Főorsó-behúzószár
Kereszthornyú csavarhúzó
Lapos csavarhúzó
Marófej-forgató kar
Opcionális:
Vízszintes marótüske-készlet tartókarral
Marótüske
Univerzális osztófej
150 mm-es forgatható gépsatu
6", 8" vagy 10" méretű maró
Mágneses befogóasztal
Digitális útmérő lineáris mérőlécekkel
Golyósorsók az X, Y és Z tengelyhez
Szervomotoros tengelyelőtolás
Elektromos automatikus főorsófék
Hidraulikus szerszámbefogó rendszer
