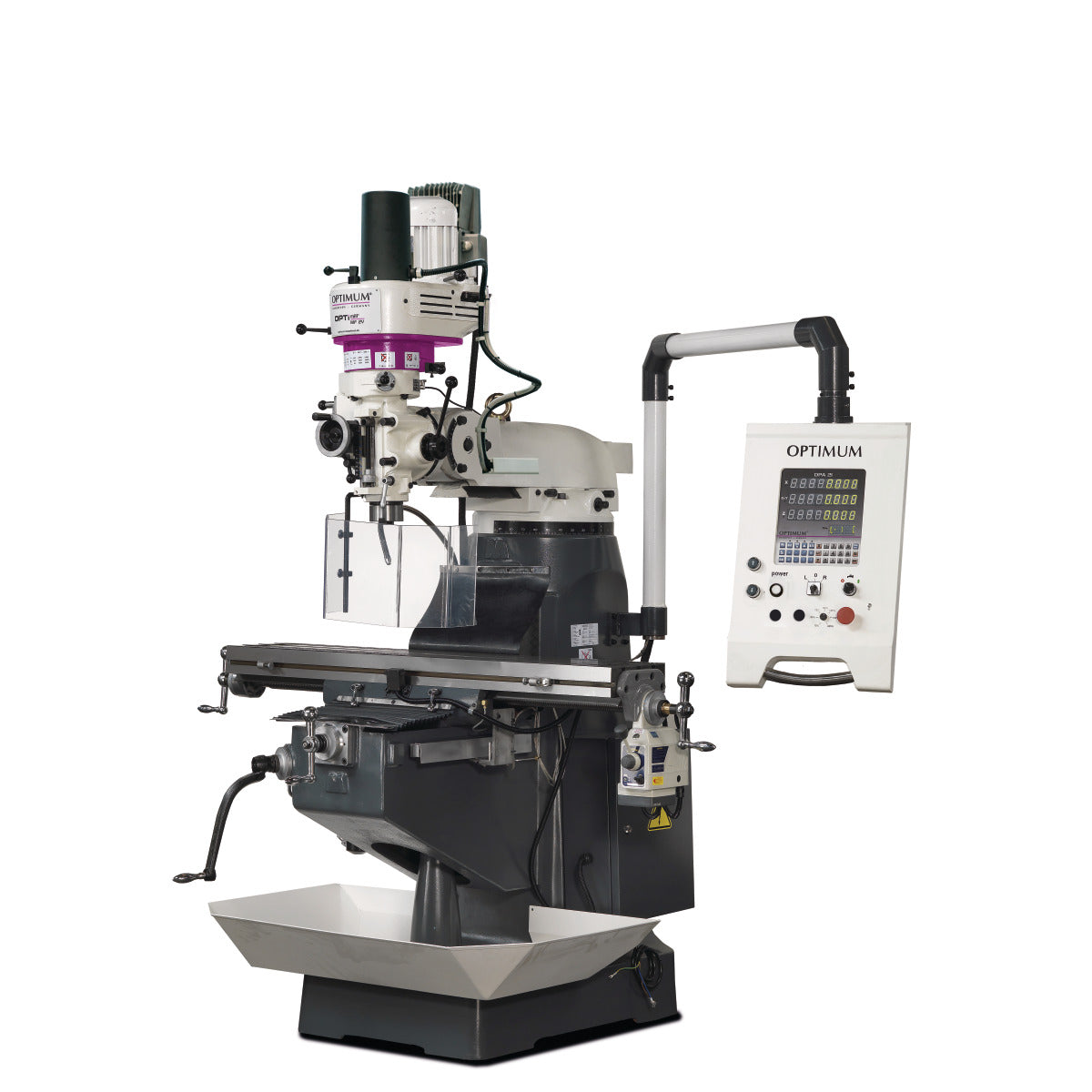

Az Optimum OPTImill MF 2V professzionális felhasználásra tervezett, többfunkciós fúró-marógép egyedi alkatrészek, szerszámok, készülékek és kisebb sorozatok precíz megmunkálásához. Kompaktabb méretei mellett nagy mozgástartományt, széles fordulatszám-tartományt és 1244 × 230 mm-es munkaasztalt kínál, ezért szerszámüzemek, karbantartó- és oktatóműhelyek, valamint általános fémipari vállalkozások számára is megfelelő választás. A DPA 21 háromtengelyes digitális helyzetkijelző, a motoros X-tengelyű asztalelőtolás és a fokozatmentesen szabályozható főorsóhajtás hatékony és pontos munkavégzést biztosít.
A digitális helyzetkijelzés és a motoros X-tengelyű asztalelőtolás gyorsabbá, pontosabbá és kényelmesebbé teszi a mindennapi munkavégzést. A nagy tömegű Meehanite öntvény gépszerkezet, a kúpgörgős főorsócsapágyazás és a legfeljebb 0,01 mm-es körfutási pontosság stabil alapot teremt az igényes megmunkálásokhoz. A több irányban elfordítható marófej és a széles fordulatszám-tartomány révén a gép változatos feladatokhoz használható, miközben kezelése továbbra is közvetlen és könnyen áttekinthető marad.
Az OPTImill MF 2V elektronikus, fokozatmentesen szabályozható főorsóhajtással, motoros X-tengelyű asztalelőtolással és automatikus orsóhüvely-előtolással rendelkezik. A marófej előre és hátra ±45°-ban, jobbra és balra pedig ±90°-ban elfordítható, így szöghelyzetű fúrási és marási műveletekhez is jól használható. Az egyszerűbb hagyományos marógépekkel szemben a DPA 21 helyzetkijelző, a 10–5100 ford./perc közötti fordulatszám-tartomány és az utánállítható vezetékek pontosabb, rugalmasabb és hatékonyabb megmunkálást tesznek lehetővé.
Általános adatok:
Géptípus: hagyományos, többfunkciós fúró-marógép
Felhasználási terület: professzionális fúrási és marási feladatok
Gépszerkezet: nagy tömegű, masszív Meehanite öntvény
Hosszúság: kb. 1400 mm
Szélesség/mélység: kb. 1450 mm
Magasság: kb. 2150 mm
Nettó tömeg: kb. 950 kg
Vezetékek és tengelykialakítás:
X-tengely vezetéke: utánállítható fecskefarkú vezeték
Y-tengely vezetéke: utánállítható fecskefarkú vezeték
Z-tengely vezetéke: utánállítható fecskefarkú vezeték
Központi kenőrendszer: igen
Állítható végütközők: igen
Fúró- és marófej:
Marófej jobbra és balra történő elfordíthatósága: ±90°
Marófej előre és hátra történő dönthetősége: ±45°
Marófej Y irányú elmozdulása: 320 mm
Főorsó kinyúlási tartománya: 213–533 mm
Maximális homlokmarófej-átmérő: 76 mm
Maximális szármaróátmérő: 18 mm
Maximális fúrási teljesítmény S235JR acélban: 24 mm
Folyamatos fúrási teljesítmény S235JR acélban: 20 mm
Körfutási pontosság az orsóhüvelynél mérve: ≤0,01 mm
Munkaasztal:
Asztalméret: 1244 × 230 mm
T-hornyok száma: 3
T-horony mérete: 16 mm
T-horonyosztás: 63 mm
Maximális terhelhetőség: 230 kg
Függőleges főorsó és az asztal közötti minimális távolság: 57 mm
Függőleges főorsó és az asztal közötti maximális távolság: 463 mm
Asztalfelület: precíziósan megmunkált
Tengelymozgások:
X-tengely kézi mozgástartománya: 800 mm
Y-tengely kézi mozgástartománya: 305 mm
Z-tengely kézi mozgástartománya: 406 mm
X-tengely gépi mozgástartománya: 730 mm
X-tengelyű asztalelőtolás: motoros
X-tengely előtolási sebességének szabályozása: fokozatmentes
X-tengely gyorsjárata: igen
X-tengely mozgásiránya: jobbra és balra
Y-tengely gépi előtolása: opcionális
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Főorsó-fordulatszám: 10–5100 ford./perc
Fordulatszám-tartományok száma: 6
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsómotor teljesítménye normál üzemben: 1,5 kW
Orsóhüvely-löket: 127 mm
Automatikus orsóhüvely-előtolás: 0,04/0,08/0,15 mm/fordulat
Orsóhüvely-előtolási fokozatok száma: 3
Főorsó forgásiránya: jobbra és balra
Menetfúrásra alkalmas irányváltás: igen
Főorsócsapágyazás: kúpgörgős csapágyak
Fúrási funkciók:
Automatikus orsóhüvely-előtolás: igen
Fúrásmélység-ütköző: állítható
Fúrásmélység-skála: milliméteres, elölről leolvasható
Elektromos adatok:
Teljes névleges teljesítményfelvétel: 2,2 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőrendszer:
Hűtőrendszer: igen
Hűtőfolyadék-szivattyú teljesítménye: 100 W
Munkavédelem:
Védőburkolat: magasságban állítható
Biztonsági mikrokapcsoló: igen
Védelem forgács és kirepülő munkadarabrészek ellen: igen
Szállítási adatok:
Csomagolási hosszúság: 1490 mm
Csomagolási szélesség: 1680 mm
Csomagolási magasság: 1980 mm
Nettó szállítási tömeg: 950 kg
Bruttó szállítási tömeg: 1050 kg
DPA 21 digitális helyzetkijelző és gépvezérlés
A DPA 21 háromtengelyes digitális helyzetkijelző folyamatosan mutatja az X-, Y- és Z-tengely aktuális pozícióját, megkönnyítve a pontos beállítást és az ismétlődő méretek tartását. A helyzetkijelző a gép központi kezelőpaneljébe van integrálva, így a kezelő egy helyen követheti a tengelypozíciókat és vezérelheti a gép fő funkcióit. A frekvenciaváltós főorsóhajtás fokozatmentes fordulatszám-szabályozást, a motoros X-tengelyű asztalelőtolás pedig egyenletes előtolást, gyorsjáratot és kétirányú mozgatást biztosít.
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Digitális helyzetkijelző: DPA 21
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Elhelyezés: a központi kezelőpanelbe integrálva
Főorsó-fordulatszám szabályozása: elektronikus, fokozatmentes
Főorsóhajtás: frekvenciaváltós
Frekvenciaváltó gyártási helye: Európai Unió
X-tengely előtolásának vezérlése: fokozatmentes
X-tengely gyorsjárata: igen
X-tengely irányváltása: igen
Alapfelszereltség:
DPA 21 háromtengelyes digitális helyzetkijelző
Integrált kezelőpanel
Frekvenciaváltós, fokozatmentesen szabályozható főorsóhajtás
Motoros X-tengelyű asztalelőtolás
Fokozatmentesen szabályozható X-tengelyű előtolás
X-tengelyű gyorsjárat és irányváltás
Automatikus orsóhüvely-előtolás
Állítható fúrásmélység-ütköző milliméteres skálával
Jobb és bal irányú főorsóforgás menetfúráshoz
Központi kenőrendszer
Hűtőfolyadék-rendszer
Magasságban állítható, mikrokapcsolóval ellátott védőburkolat
Forgácstálca
Kezelőszerszámok
Opcionális:
Gépspecifikus kiegészítők:
V 250 asztalelőtoló az Y-tengelyhez
V 250 asztalelőtoló felszerelése
Univerzális pneumatikus szerszámbefogó rendszer ISO 40 kivitelben
Pneumatikus szerszámbefogó rendszer gyári felszerelése
Gépsatuk és munkadarab-befogók:
ZAS 50 kéttengelyes satu
HMS 125 hidraulikus gépsatu
FMS 125 precíziós gépsatu
FMSN 125 precíziós gépsatu lehúzó mechanizmussal
VMQ 100 marógépsatu
VMQ 125 marógépsatu
VMQ 150 marógépsatu
MV3-75 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
MV3-125 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
DAS 100 háromtengelyes satu
HCV 105 CNC hidraulikus satu
HCV 125 CNC hidraulikus satu
Körasztalok és osztókészülékek:
RT 100 horizontális-vertikális osztókörasztal
RT 150 horizontális-vertikális osztókörasztal
RT 200 horizontális-vertikális osztókörasztal
RTE 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
RTU 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
Szerszámok és szerszámbefogók:
HSS ujjmarókészlet, 12 részes
HSS ujjmarókészlet, 20 részes
ISO 40/M16/B16 fúrótokmánytüske
Patronbefogó készlet, ISO 40/ER32–M16/BT40
ER32 patronkészlet, Ø3–20 mm
Másoló- és síkmaró ISO 40 szárral
ISO 40 furatmegmunkáló készlet
HSS csigafúró MK3 kúppal
Csigafúrókészlet, 25 részes, 1–13 mm
Csigafúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőzéssel
Ø10 mm-es élkereső
Precíziós gyorstokmány, 1–10 mm, B16
DKC13 kulcs nélküli fúrótokmány, 0–13 mm
DKC16 kulcs nélküli fúrótokmány, 0–16 mm
Szűkítőhüvely, MK3–MK2/M12
90°-os ütközőszög
Menetfúró készülék M5–M12/B16, beépített gyorsirányváltással
T-horony-anya, M14/16 mm
Párhuzamos alátétkészlet, 18 részes
Párhuzamos alátétkészlet, 20 részes
SPW 14 leszorítókészlet
Keményfém marókészlet, 18 részes
Géptelepítési és műhelykiegészítők:
SEU1 precíziós géptalp
SE 2 szintezőlap
Munkahelyi szőnyeg többféle méretben
